REMMEN

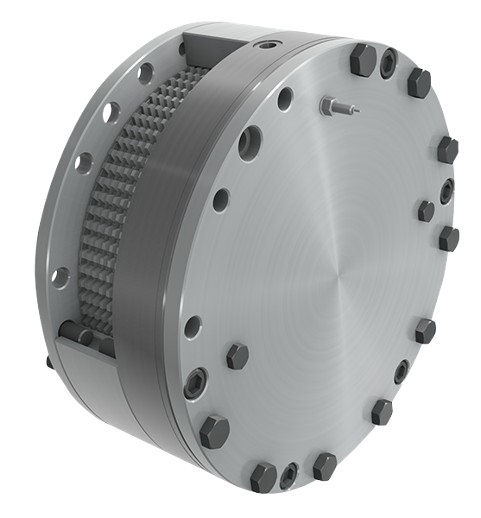

Hydraulisch veer bediende lamellen rem. Serie 022

De 022 serie is een van de meest succesvolle Ortlinghaus producten. Wereldwijd zijn er meer dan een miljoen stuks in gebruik, waar veiligheidsremmen met een lange levensduur en compromisloze kwaliteit vereist zijn.

De hydraulisch geloste veerbekrachtigde meervoudige lamellenremmen zijn veiligheidsremmen die automatisch in werking treden bij een drukstoring. Ze bereiken hun volledige remkoppel wanneer de druk wegvalt.

Hydraulisch bediende remmen zijn ook verkrijgbaar als speciale uitvoeringen.

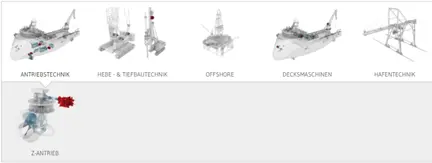

•          Toepassingen:

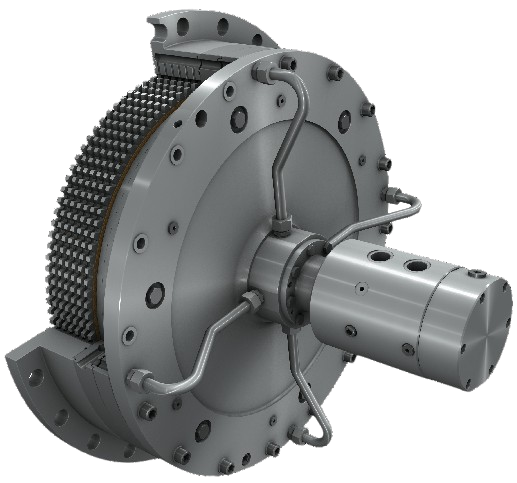

Hydraulische rem. Serie 128

Deze hydraulische remmen werken uitsluitend in een oliebad met gekoelde lamellen en een staal/gesinterde paring. De werking met olie op 80 bar en het ontwerp met meerdere lamellen resulteren in een bijzonder compact ontwerp en hoge koppels met een lange levensduur en hoge beschikbaarheid.

Het ontwerp is gebaseerd op internationale veiligheidsrichtlijnen voor perstechnologie.

Toepassingen:

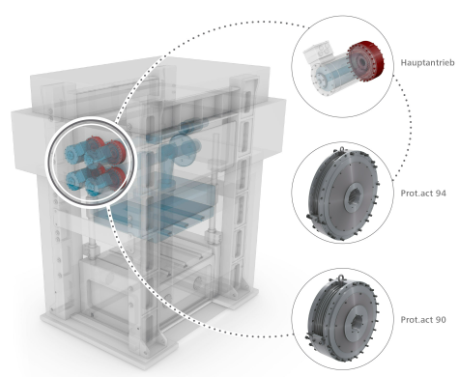

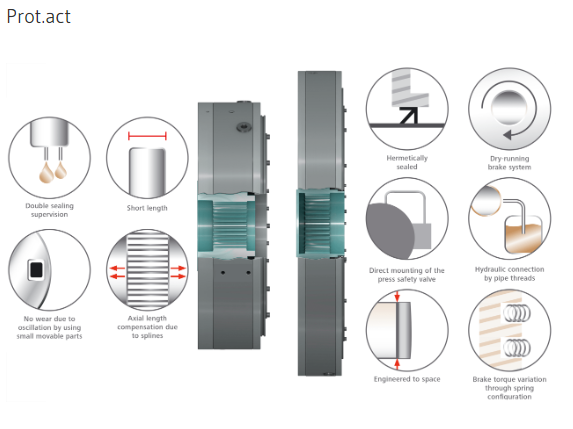

Prot. Act – Hydraulisch geloste rem. Serie 171 & 172

Ortlinghaus was het eerste bedrijf dat een speciale veiligheidsremoplossing ontwikkelde voor servopersen. Na meer dan 10 jaar ervaring hebben we de nieuwe Prot.act generatie serie 172 ontwikkeld, die voldoet aan de hoogste veiligheids- en klanteisen voor deze toepassing. De Prot.act is speciaal ontworpen voor servogestuurde persen. Hij wordt gebruikt als vasthoudinrichting en als noodrem. Hij voldoet aan de vereisten van DIN EN ISO 16092 als veiligheidsrem en stopt de ram van de pers in de kortst mogelijke tijd in geval van nood. De rem wordt gekenmerkt door een geringe benodigde ruimte, een laag massatraagheidsmoment en korte uitlijntijden. Het gesloten concept betekent dat er slechts zeer kleine hoeveelheden deeltjes worden uitgestoten bij lage geluidsniveaus. De rem voldoet aan de Europese veiligheidsnorm DIN EN ISO 16092 en is vrijwel onderhoudsvrij. Het ontwerp met wrijvingsblokken maakt axiale beweging van de wrijvingsoppervlakken mogelijk zonder metalen contacten. Dankzij het principe van drooglopen wordt er geen restkoppel gegenereerd tijdens normaal persgebruik. De twee bouwgroottevarianten 90 en 94 van de Prot.act rem zijn ook zo ontworpen dat ze precies aan de buitenkant van de Siemens 1FW3 en 1FW4 motoren kunnen worden gemonteerd, aangezien de flenzen van de Prot.act dezelfde afmetingen hebben als de Siemens motor. Dit maakt eenvoudige integratie in aandrijfconcepten met deze motorvarianten mogelijk.

• Koppel: 3.700 - 125.000 Nm
• Omwentelingen per minuut: 0 - 1.500 min-1
• Buitendiameter: 345 - 1.135 mm
• Boring diameter: 120 - 220 mm
• Lengte: 177 - 414 mm

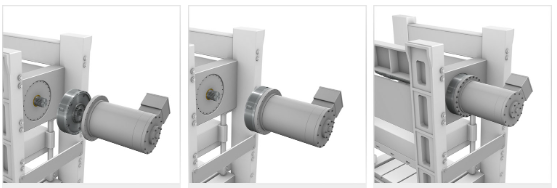

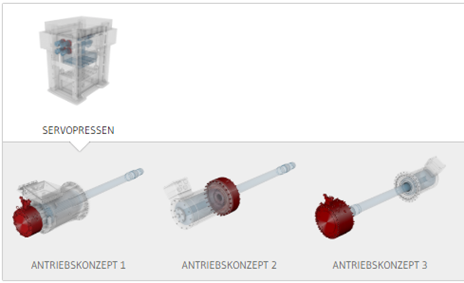

Rem aan de motor gemonteerd

Motor-rem combinatie. wordt aan de pers gemonteerd

De Prot.act servo rem in combinatie met de siemens hoog koppel motor

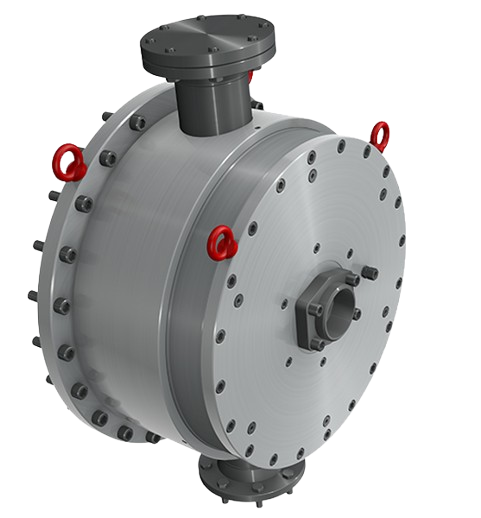

Hydraulisch bediende en natlopende sliprem. Serie 022

Ortlinghaus heeft een nieuwe sliprem voor liertoepassingen ontwikkeld om te voldoen aan de toenemende eisen van de markt. Deze rem biedt een gesloten, nat lopend frictiesysteem dat vrijwel onderhoudsvrij is en continu slippen mogelijk maakt. Het gesloten systeem beschermt de rem tegen omgevingsinvloeden en omstandigheden, maar geeft ook geen slijtage- of stofdeeltjes af aan de omgeving.

Dit alles zorgt voor een sterk en constant slipkoppel en leidt tot een zeer lange levensduur.

Deze rem voldoet ook aan de eisen van Industrie 4.0 met een optioneel geïntegreerd besturings- en bewakingssysteem dat conditiebewaking mogelijk maakt en zo een storing voorkomt die anders zou kunnen optreden, bijvoorbeeld door overbelasting als gevolg van een onjuiste bediening van de lier.

Er is slechts één medium nodig om de rem te koelen en aan te drijven, waardoor deze eenvoudig te integreren is. Perslucht voor de bediening of zeewater voor het koelen van de rem is niet nodig.

Koppel: tot 85.000 Nm

Elektromagnetische – veerdruk - dubbelzijdig gelagerde rem. Serie 207

De elektromagnetisch geloste veerrem met twee wrijvingsvlakken werkt droog en wordt gebruikt in veiligheidskritieke gevallen. De veren zijn slijtagevrij en garanderen daarom een veilige werking gedurende de hele levensduur van de rem.

• Koppel: 4 - 240 Nm
• Buitendiameter: 83 - 250 mm
• Boring diameter: 11 - 50 mm
• Lengte: 34,5 - 96 mm

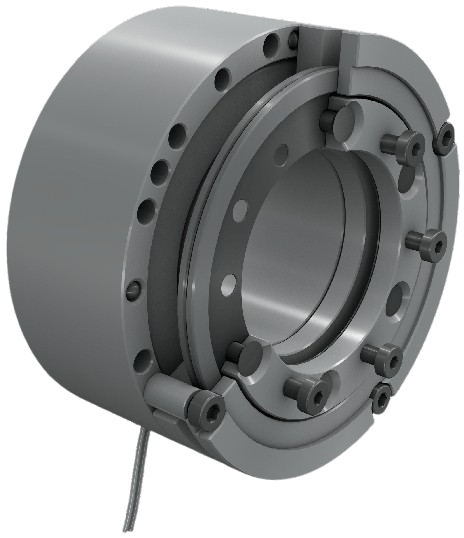

Elektromagnetische veerdrukrem. Serie 207.  BF

De elektromagnetisch geloste veerdrukrem met twee wrijvingsvlakken wordt gebruikt in veiligheid kritische toepassingen. De veren zijn slijtagevrij en garanderen daarom een veilige werking gedurende de hele levensduur van de rem.

• Koppel: 4 - 240 Nm
• Buitendiameter: 83 - 250 mm
• Boring diameter: 11 - 50 mm
• Lengte: 34,5 - 96 mm

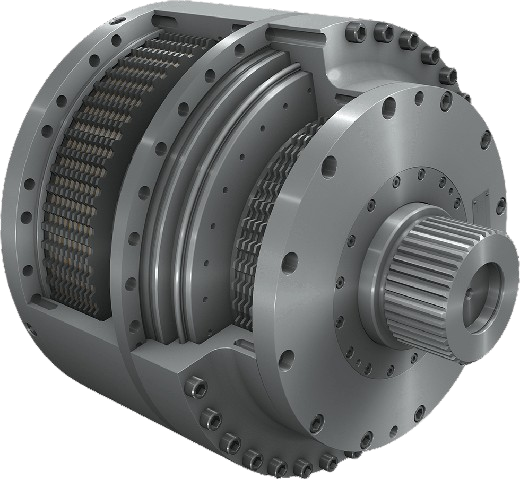

Vrije val rem. Serie 992

Ortlinghaus remproducten voor vrije val lieren nemen een vooraanstaande positie in binnen de machinebouw. We bieden twee verschillende soorten remmen, een met een enkele set lamellen, de andere met een dubbele set lamellen.

Beide zijn veerbediende remmen die hydraulisch worden gelost.

De versie met één set lamellen is gebaseerd op de ontwerpprincipes van de 022 serie; deze is uitgerust met een tweede zuigerkamer en is geschikt voor remmen onder druk.

De versie met een dubbele set lamellen heeft verschillende frictieparen. Dit maakt dynamisch remmen mogelijk, evenals het vasthouden van een last in een constante hoogte- of rotatiehoekpositie over een relatief lange periode (microslip vermijden).

• Koppel: 14.500 - 160.000 Nm
• Buitendiameter: 295 - 620 mm
• Lengte: 395 - 560 mm

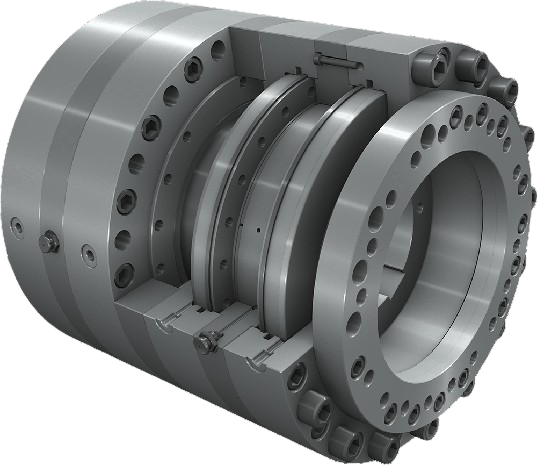

conische rem. Serie 992

Functies:

• Spelingsvrij
• Hoog koppel
• Remmen in elke positie
• Kleine buitendiameter

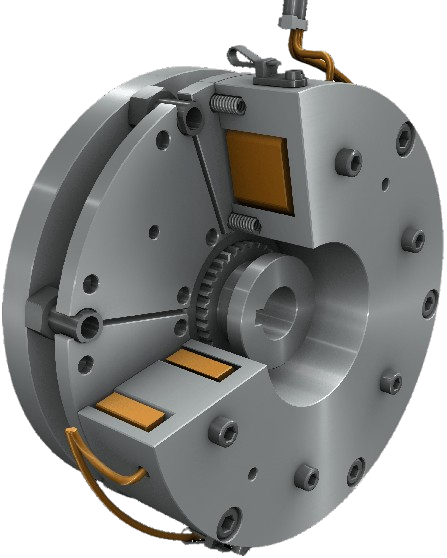

Elektromachnetische Rem. Serie 993

De elektromagnetisch geloste veer rem met twee wrijvingsvlakken is ontworpen op basis van de ontwerpprincipes van de 207 serie. Deze rem kan gecontroleerd remmen in zes koppeltrappen die afzonderlijk kunnen worden gebruikt. De veren zijn slijtagevrij. Dit zorgt ervoor dat de rem gedurende de hele levensduur betrouwbaar functioneert.

Functies:

• Koppel: 8 - 48 Nm
• Buitendiameter: 185 mm
• Boring diameter: 22 mm
• Lengte: 79 mm
