KOPPELING & REM COMBINATIES

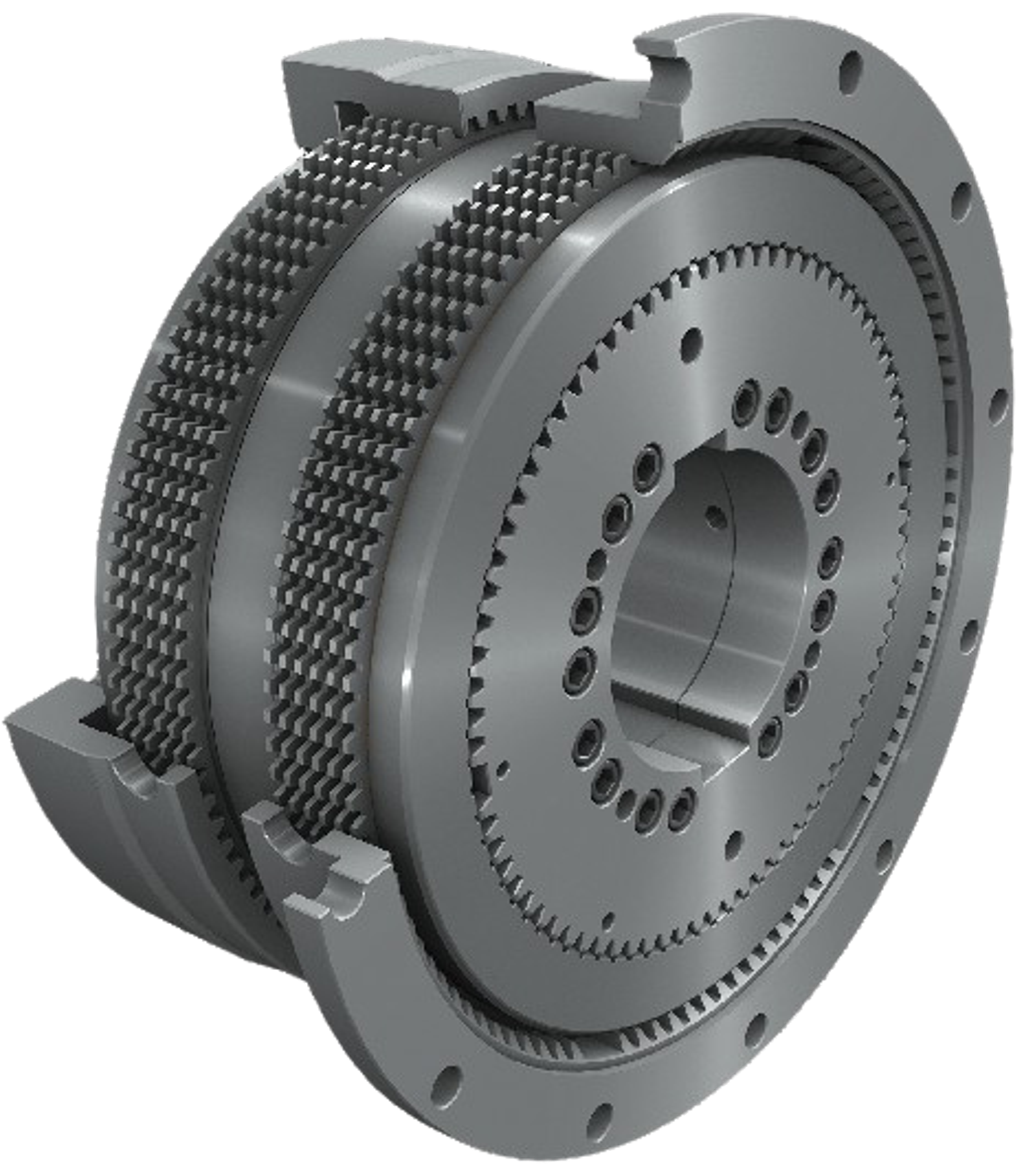

Hydraulische koppeling/remcombinatie. Serie 123
De hydraulisch bediende koppeling-/remcombinatie van de 123-serie werken uitsluitend in de natte uitvoering met olie gekoelde lamellen en een staal-/sinterwrijvingscombinatie.
De voordelen van een ontwerp met meerdere lamellen en de olim gekoelde wrijvingscombinatie van staal en sinter bij natte uitvoering en bij 60 bar zijn de compacte afmetingen met slijtagebestendige lamellen, die een hoge productiviteit en een lange levensduur mogelijk maken.
- Koppel: 3.000 - 600.000 Nm
- Omwentelingen per minuut: 350 - 1.700 min-1
- Buiten diameter: 199 - 1.180 mm
- Boring diameter: 58 - 375 mm
- Lengte: 135 - 650 mm
Toepassing

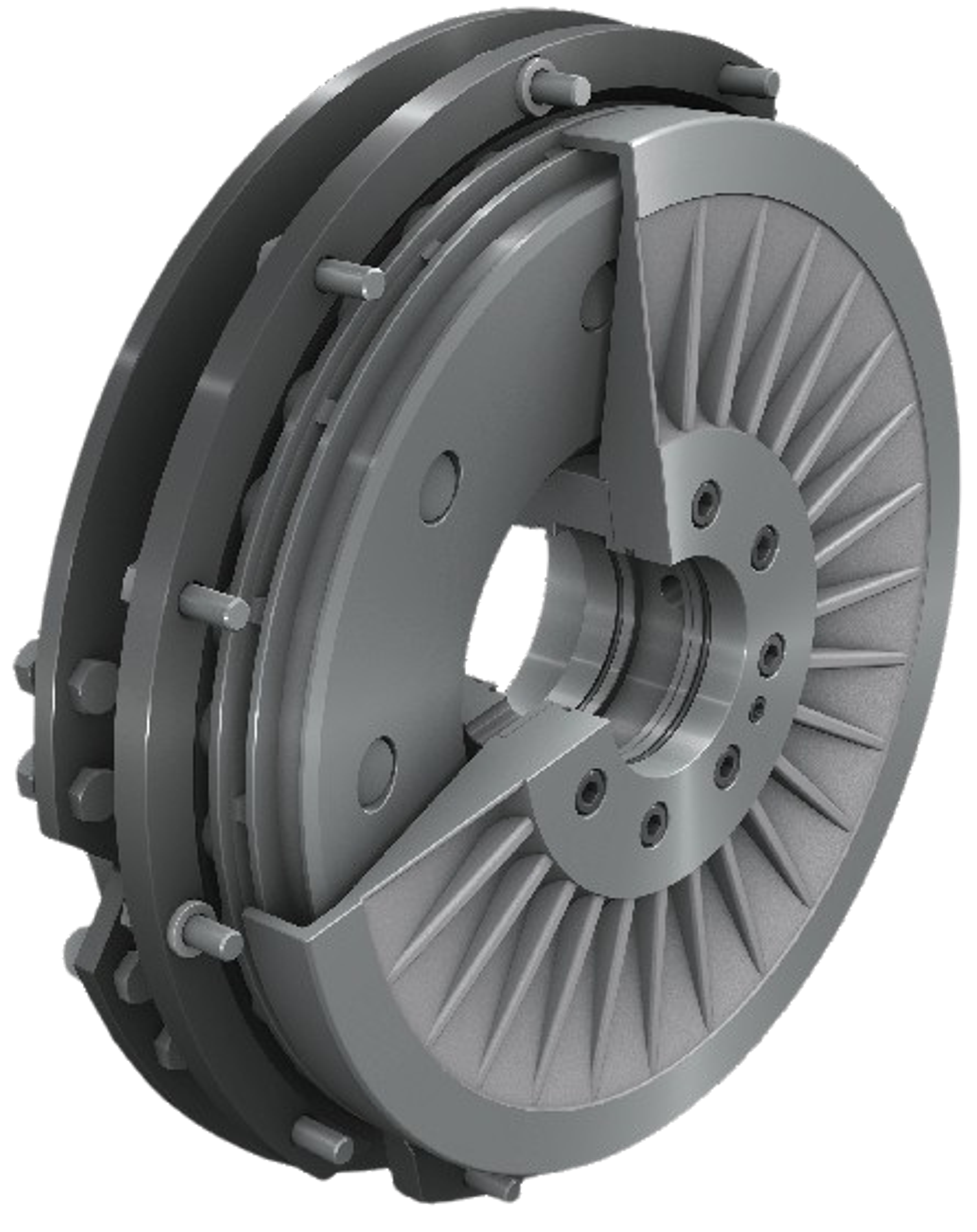

Pneumatische koppeling/remcombinatie. Serie 406 / 420
De pneumatisch bediende koppeling/remcombinaties van de bewezen series 400, 406 en 420 zijn verder ontwikkeld om te voldoen aan de toenemende eisen en veiligheidsnormen in de perstechnologie. De 406 serie biedt het voordeel van geoptimaliseerde koppelings- en remkoppels in een zeer compact ontwerp. De serie is de traditionele bedrijfseenheid in vorm- en perspersen met de volgende voordelen:
Twaalfpunts bevestiging van de lamellen of tweepunts bevestiging van de platen van dezelfde of verschillende lengtes is flexibel voor de meest uiteenlopende toepassingen.
De keuze van lamellen, afhankelijk van vorm en materiaal, zorgt voor een lange levensduur en geruisloos schakelen onder een breed scala aan bedrijfsomstandigheden. Het frictieblok ontwerp wordt aanbevolen voor machines die onderhevig zijn aan hoge dynamische belastingen of waar belasting veranderingen kunnen optreden tijdens bedrijf.
Montage op as of koppeling as met veersleutel of klemset, die wordt gemonteerd aan de koppelingszijde voor de 420 serie en aan de remzijde voor de 406 serie.
- Koppel: up to 25.000 Nm
- Omwentelingen per minuut: 500 - 3.200 min-1
- Buiten diameter: 166 - 1.285 mm
- Boring diameter: 21 - 270 mm
- Lengte: 48 - 662 mm
Toepassing:

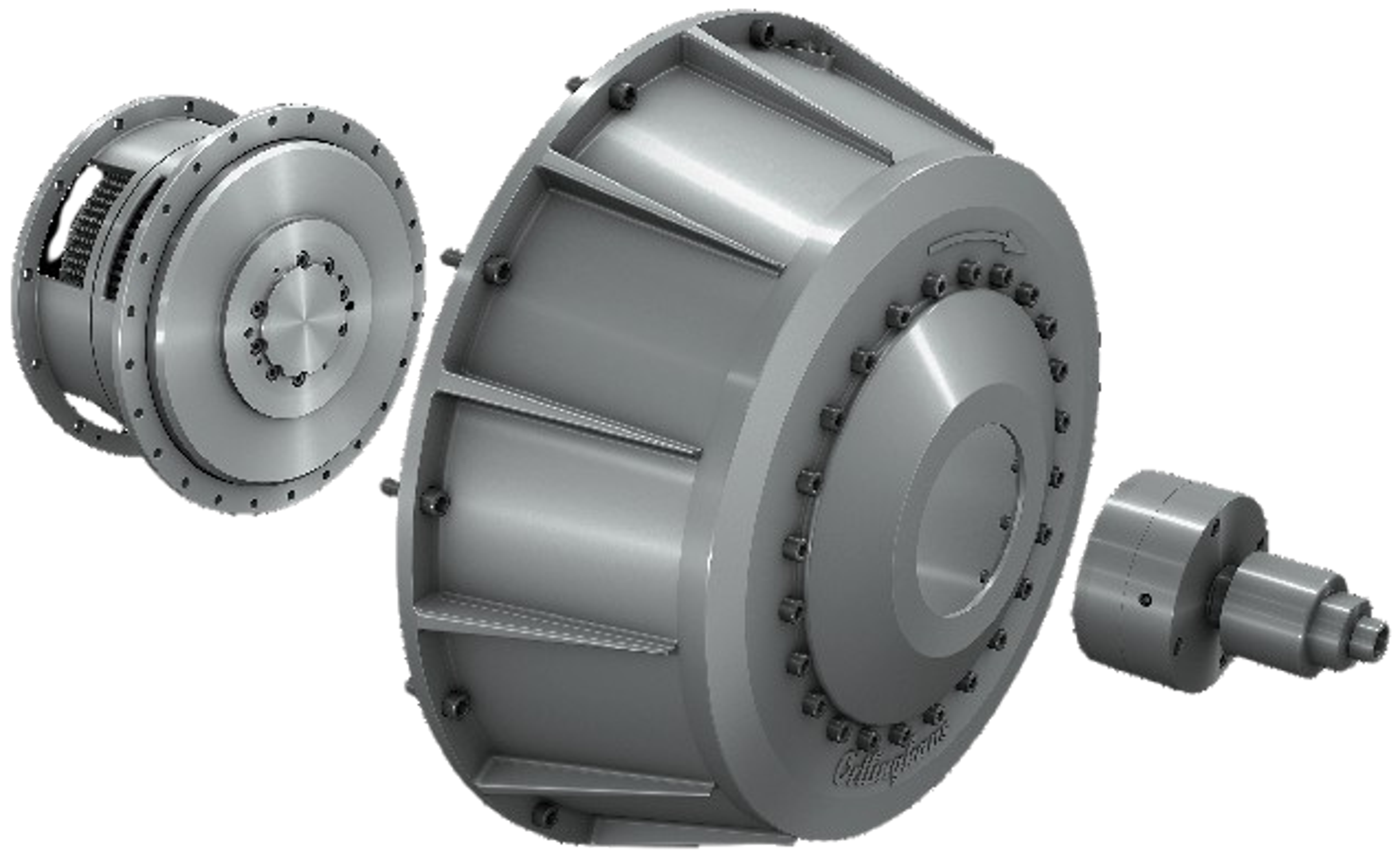

Koppelings-/remcombinatie Cee.go. Serie 480
Met de ontwikkeling van de Cee.go, onze koppeling-remcombinatie voor C-persen, hebben we de vorige standaard overtroffen. Het systeem is nat lopend en wordt pneumatisch bediend, waardoor de algehele efficiëntie van het systeem toeneemt. Een hele reeks technische innovaties en voordelen van de Cee.go leiden tot een hogere productiviteit tegen een uiterst gunstige prijs-prestatieverhouding.
- Koppel: 5.150 - 19.400 Nm
- Omwentelingen per minuut: 200 - 500 min-1
- Buiten diameter: 640 - 800 mm
- Boring diameter: 80 - 120 mm
- Lengte: 392 - 397,5 mm
Compacte aandrijving. Serie 045
De Ortlinghaus compacte aandrijvingen uit de 045- en 046-serie zijn kant-en-klare aandrijfeenheden die bestaan uit een koppeling/remcombinatie, een vliegwiel en een tandwielkast. Deze eenheid wordt gebruikt in de perstechnologie voor automobiel- en smeedpersen waarbij de aandrijving is gebaseerd op een vliegwiel. Vergeleken met een tandwielaandrijving zijn de planetaire aandrijvingen die worden gebruikt in compacte aandrijvingen ruimtebesparender en hebben ze een lagere massa van het motorvliegwiel. Hoge rotatiesnelheden maken het gebruik van zeer kleine vliegwielen mogelijk. Samen met de Ortlinghaus koppeling/remcombinaties resulteert dit in compacte aandrijvingen met een breed prestatiespectrum. De afzonderlijke componenten (koppeling/rem-combinatie, tandwiel met lager en planetaire tandwielkast met aandrijfnaaf) zijn op elkaar afgestemd voor een ruimtebesparende installatie. Deze series worden al vele jaren gebruikt in talrijke persmachines.
Er zijn twee verschillende compacte aandrijvingen beschikbaar:
- De drooglopende pneumatisch bediende een plaats koppeling/remcombinatie voor machines die voornamelijk continu draaien.
- De nat lopende hydraulisch bediende koppeling/rem-combinatie. Deze vrijwel slijtagevrije en onderhoudsarme eenheid wordt gebruikt in middelgrote en grote persen die in enkelslagmodus werken.
- Koppel: up to 700.000 Nm
- Buitendiameter: 480 - 2.100 mm
- Lengte: 663 - 1.450 mm
Toepassing
