SCHAKELBARE KOPPELINGEN

Elektromagnetische tandkoppeling zonder sleepring. Serie 013

• Koppel: 80 - 1.600 Nm
• Buitendiameter: 82 - 195 mm
• Booring diameter: 25 - 65 mm
• Lengte: 44 - 84 mm

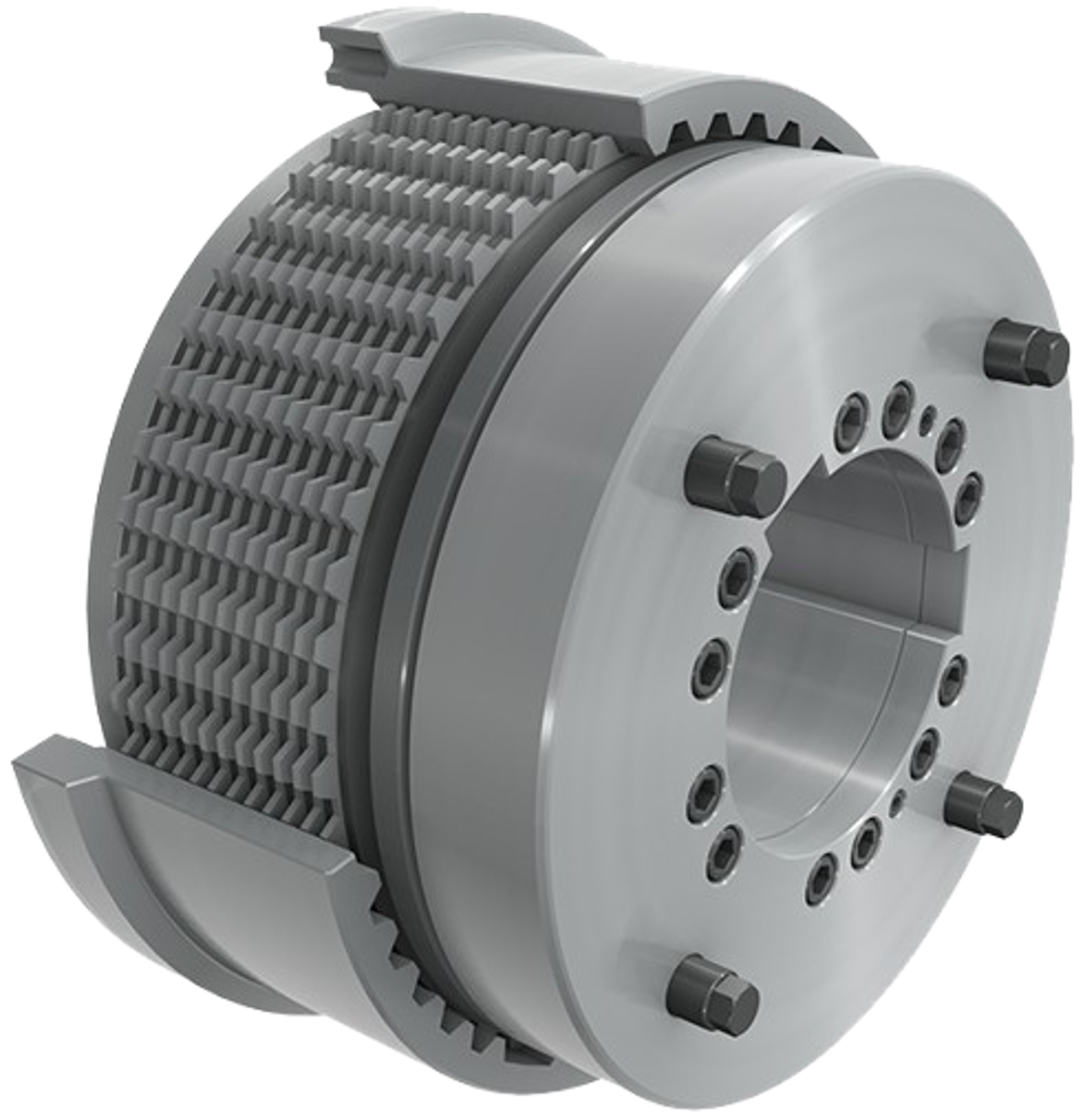

Hydraulisch bediende sinusvormige-lamellen koppeling Series 021

• Koppel: 150 – 1.600.000 Nm
• Toerental: 9.800 – 350 rpm
• Buitendiameter: 90 – 1.200 mm
• Booring diameter: 35 - 500 mm
• Lengte: 64 - 755 mm

Vergrendelingskoppeling. Serie 055

• Koppel: 11.000 - 100.000 Nm
• Buitendiameter: 480 - 900 mm
• Booring diameter: 120 - 260 mm
• Lengte: 195 - 325 mm

Hydraulische koppeling. Serie 127

• Koppel: tot 300.000Nm

Toepassingen

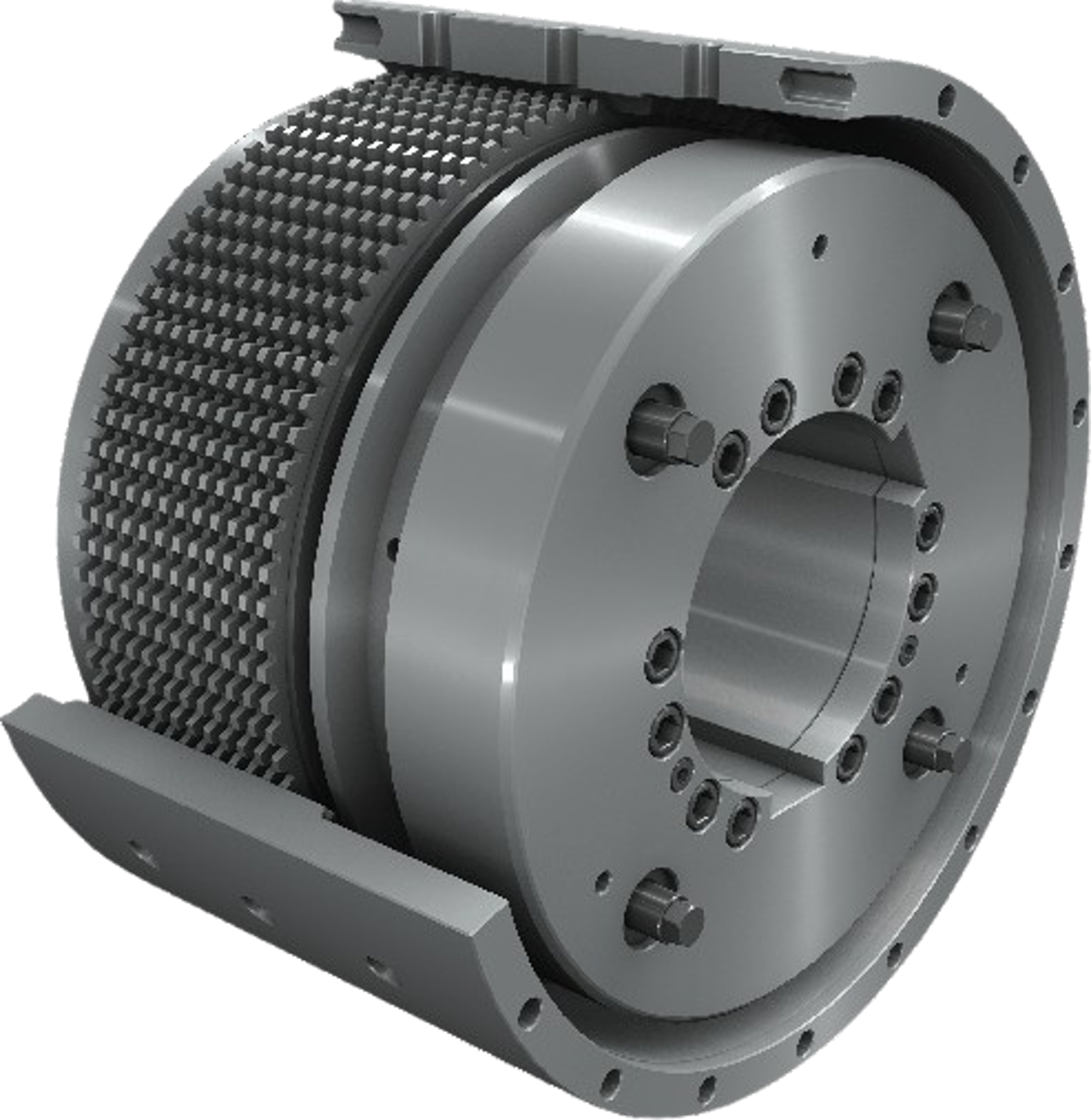

Hydraulische Koppeling. Serie 202

In de loop van de 130-jarige geschiedenis van het bedrijf heeft Ortlinghaus zich gevestigd als een sterke partner voor de scheepvaartindustrie op het gebied van koppelingen, lamellen en remmen. De hydraulisch bediende meer schijven koppeling van de 202 serie is ontwikkeld op basis van deze ervaring. Alle ontwerpdetails zijn afgestemd op de eisen van de scheepvaartindustrie en zijn voor dit doel geoptimaliseerd. Het resultaat is een meervoudige lamellenkoppeling die hoge koppels mogelijk maakt met een hoge thermische capaciteit en een kleine buitendiameter. Tegelijkertijd is het gewicht laag gehouden. Het is ook mogelijk om grotere as diameters te gebruiken. Door de hoge vermogensdichtheid is het mogelijk om een kleinere maat te kiezen met navenante gewichts- en kostenvoordelen, vooral in hogere koppel bereiken. Tijdens de ontwikkeling is bijzondere aandacht besteed aan onderhoudsgemak. Dit betekent dat het lamellenpakket, dat slijtagevrij werkt onder gespecificeerde bedrijfsomstandigheden, van beide kanten toegankelijk is, afhankelijk van het ontwerp. Dit voorkomt dat andere componenten eruit vallen. Omdat de kernelementen van de koppeling gebaseerd zijn op bewezen technologie, biedt de 202-serie de betrouwbaarheid waar Ortlinghaus bekend om staat. Ortlinghaus lamellenkoppelingen worden gebruikt in een breed scala van machines en apparaten. Ze worden voortdurend aangepast aan de eisen van de markt en verder ontwikkeld om te voldoen aan specifieke behoeften van klanten.

Veiligheids-, slip- en aanloopkoppelingen. Serie 600

Ortlinghaus slipkoppelingen worden gebruikt om alle soorten aandrijflijnen te beschermen tegen overbelasting en vernieling. Ze hebben als taak ontoelaatbaar hoge koppelpieken te reduceren en door kortstondig slippen van de koppelingsplaten het gewenste slipkoppel te leveren, dat binnen bepaalde grenzen kan worden ingesteld. Het koppel wordt ook overgebracht tijdens het slippen.

Onze veiligheidskoppelingen hebben zich decennialang bewezen in de meest veeleisende mijnbouwtoepassingen en worden voortdurend verder ontwikkeld.

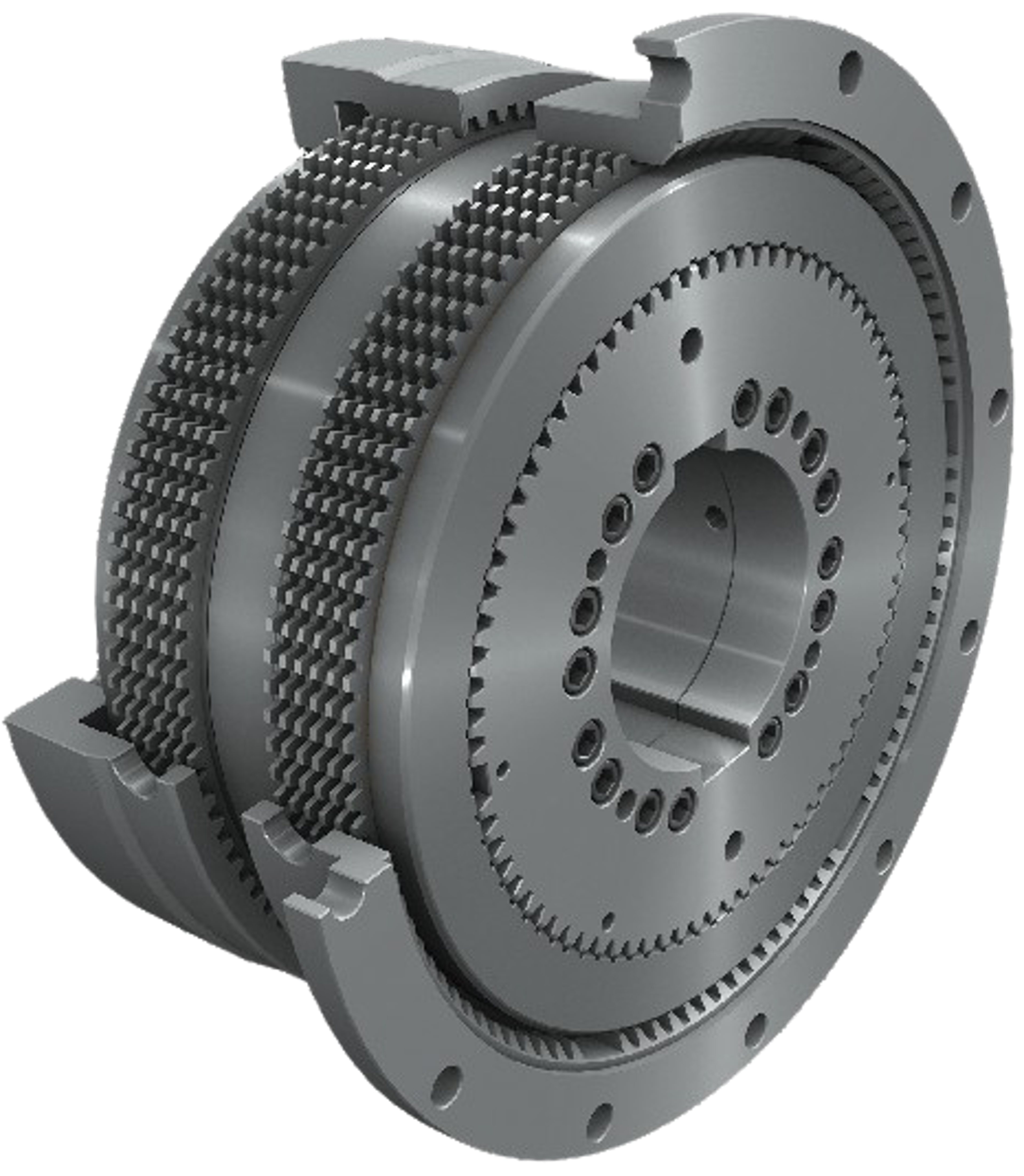

Veiligheids-, slip- en aanloopkoppelingen. Serie 600 / 700

Ortlinghaus slipkoppelingen worden gebruikt om alle soorten aandrijflijnen te beschermen tegen overbelasting en vernieling. Hun taak is het verminderen van ontoelaatbaar hoge koppelpieken (kortstondig slippen van de koppelingsplaten). Het slipkoppel kan binnen bepaalde grenzen worden ingesteld. Het koppel wordt ook overgebracht tijdens het “slippen” van de koppelingsplaten.

Onze veiligheidskoppelingen hebben zich decennialang bewezen in de meest veeleisende mijnbouwtoepassingen en worden voortdurend verder ontwikkeld.

• Koppel: 20 - 50.000 Nm
• Buiten afmeting: 70 - 700 mm
• Booring diameter: 12 - 250 mm
• Lengte: 90 - 300mm

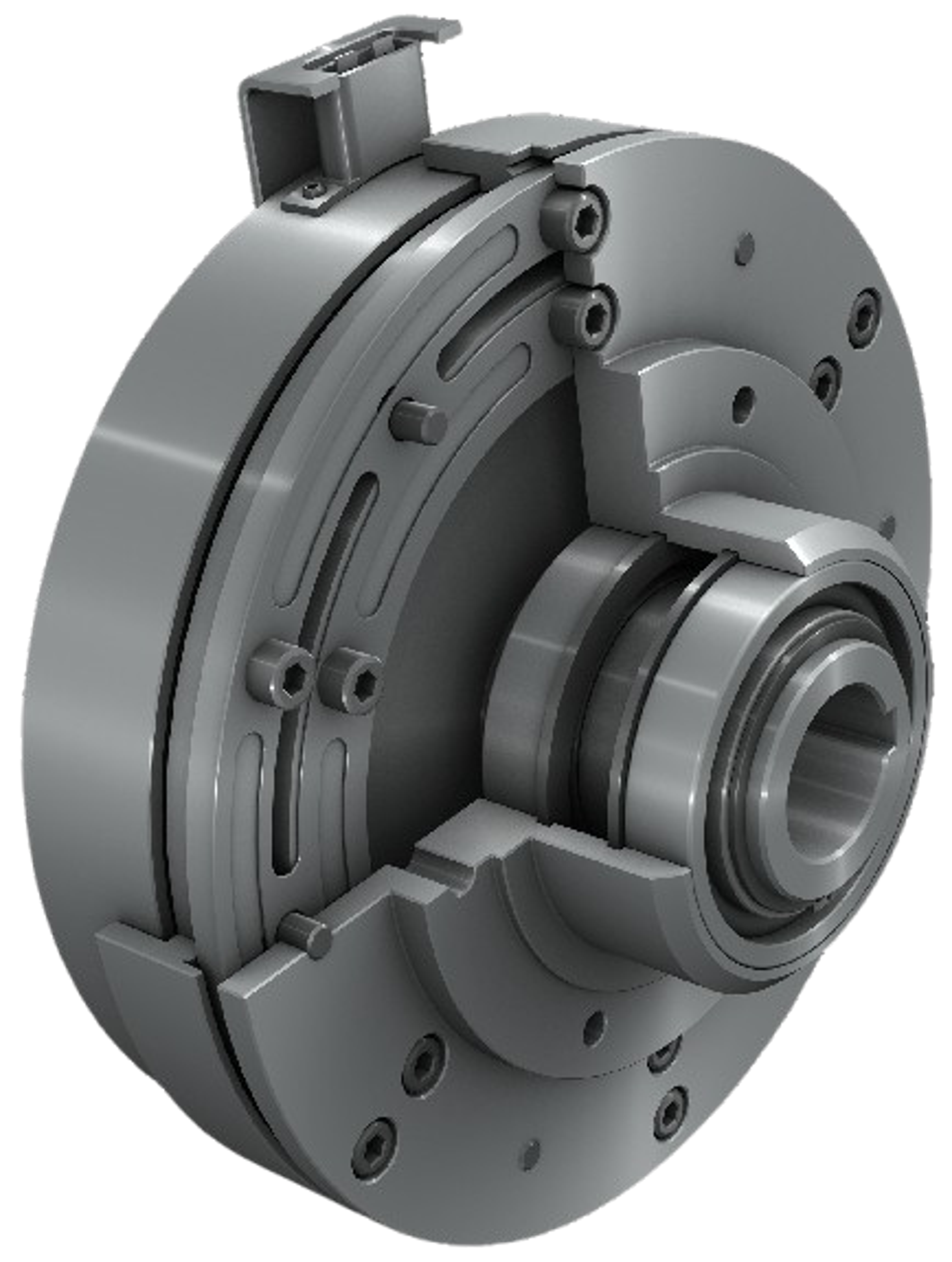

Elektromagnetische koppeling. Serie 893

Deze elektromagnetische koppeling wordt gebruikt voor het legen van maaidorsers. Een standaardkoppeling is licht aangepast voor deze functie.

• Koppel: 480 Nm
• Omwentelingen per minuut: 440 rpm
• Buiten diameter: 340 mm
• Boor diameter: Aangepast ontwerp
• Lengte: Aangepast ontwerp

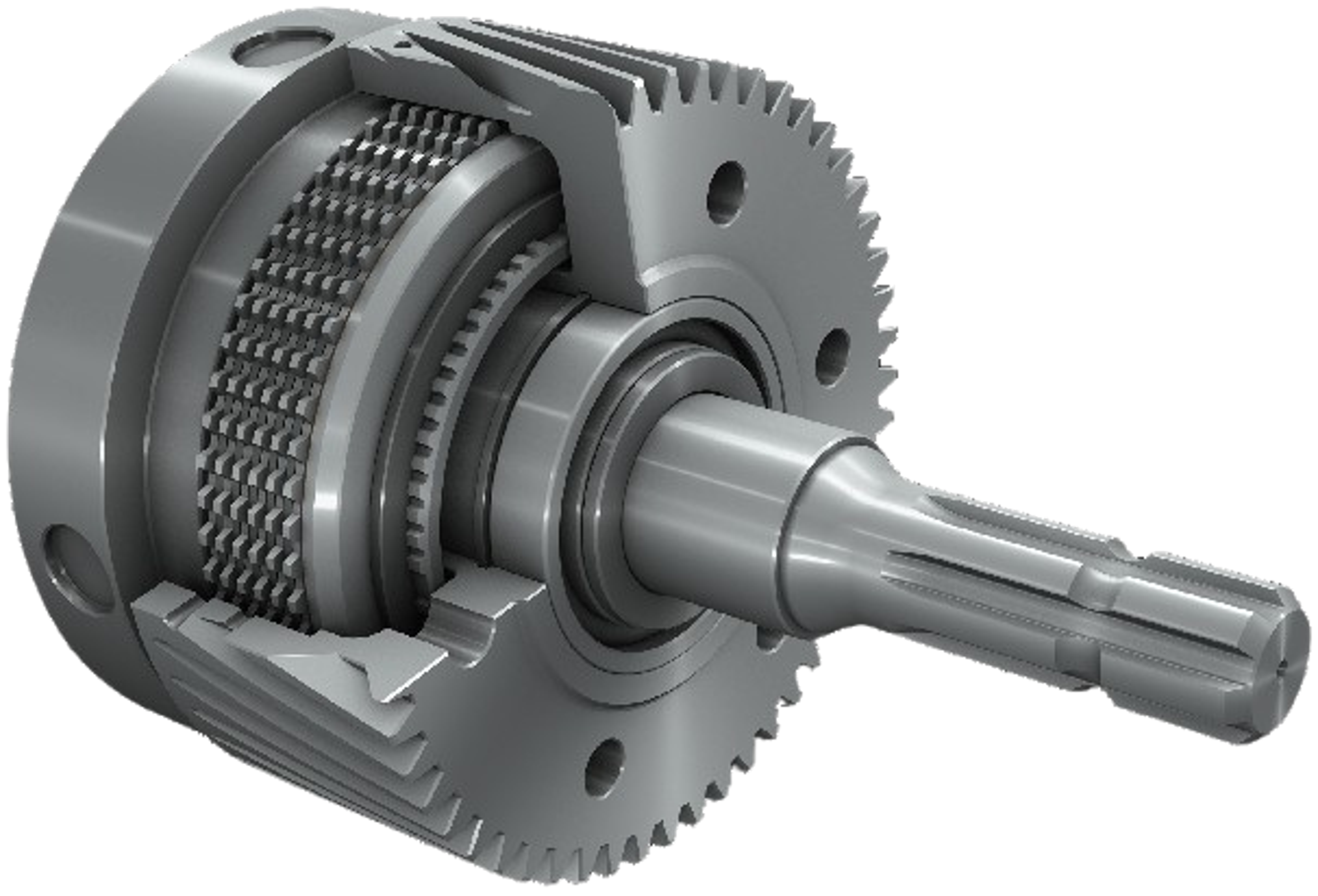

Hydraulische aftakas koppeling. Serie 992

Aftakas koppelingen worden gebruikt in de voor- en achteraftakassen van tractoren. Ze koppelen de verschillende werktuigen op betrouwbare wijze aan of af. Er zijn veel verschillende versies verkrijgbaar.

• Koppel: 500 - 4.000 Nm
• Omwentelingen per minuut: 540 - 1.000 rpm
• Buiten diameter: 160 - 320 mm
• Lengte: Naar klanten wens
